Dobbelt puller

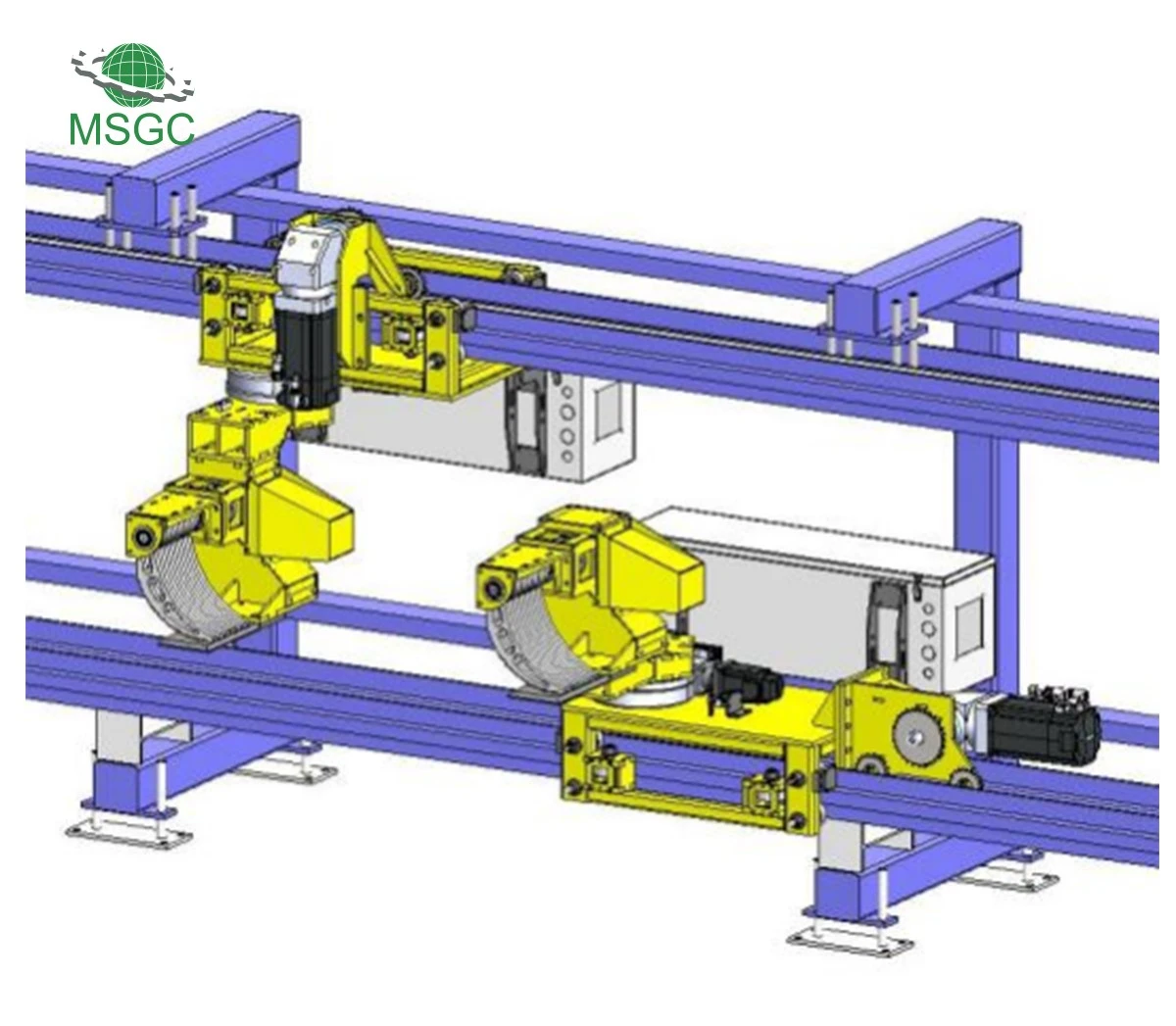

Hovedfunktionen af ​​en dobbelttrækkets dobbelttrækker dobbelttrækker er at forenkle aluminiumsekstruderingsprocesser, reducere arbejdscyklustiden og forbedre produktionseffektiviteten og udbyttet. Specifikt består Triple Head Dual Rail Double Puller af to enheder af Puller Heads og en enhed af synkrone sav. Udstyret med identiske funktioner alternative trækker, forenkler produktionsprocessen og reducerer arbejdscyklussen. Kropsstrukturen er forenklet, fleksibel og let. Trækkerhovedet er drevet af et hydraulisk og variabelt frekvenssystem og udstyret med en aluminiumschipopsamlingsenhed, hvilket yderligere forbedrer udstyrets ydelse og praktiske.

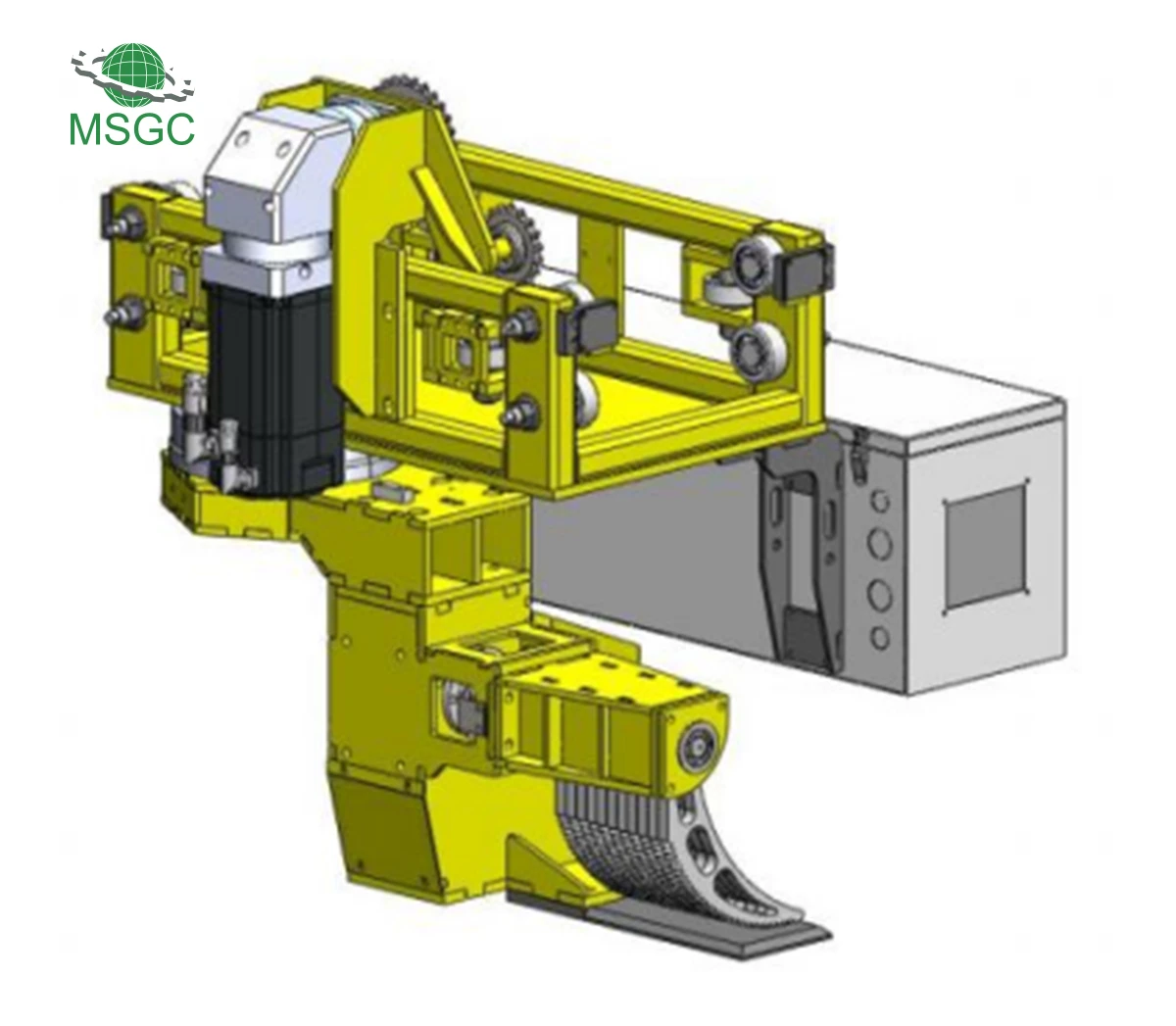

Det øverste Puller -hoved består af et vandrende hjulsystem, trækningseffekt, roterende understøttelsesarm, materialestøtteplatform, klemmeværktøjsgruppe og køretøjsmonteret elektrisk boks. Alle handlinger er drevet af servomotorer uden hydraulisk tryk, rent og ryddeligt med kontrollerbar hastighed.

Gå på det øverste spor af Puller Rail for at trække profilen. Walking Wheel -systemet består af fire sæt op hjul, nedhjul og sidevejledningshjul med et modulopbygget design, der kan adskilles og vedligeholdes separat.

Trækkraftprocket placeret på Puller -hovedet er sammen med kæden placeret på trækkraftsporet for at drive trækkerhovedet glat.

Den materielle understøttelsesmekanisme, der er placeret på Puller -hovedet, drives af en servomotor til at svinge armen og opnå tilbagetrækning og undgåelseshandling efter trækkraft og losning. Det kører glat og er let at adskille og vedligeholde.

Profiler, der klemmes, gør det muligt for knivgruppen at åbne og lukke på en roterende måde for at nå sine profiler, der klemmer og udledte funktioner. Tandgruppen af ​​tandskæreren vedtager et involveret lysbue-design, der har funktionerne af omvendt selvlåsning og envejsstyrkeapplikation. Det kan effektivt klemme og stramme profilerne og også undgå profilbøjningen forårsaget af den faktiske acceleration af udladningshastigheden. Tandskæreren roterende hul har en clearance -vinkeldesign, og tandskæreren kan bevæge sig frit uden rotation, hvilket effektivt kan klemme uregelmæssige materialer og forhindre profildeformation forårsaget af komprimering.

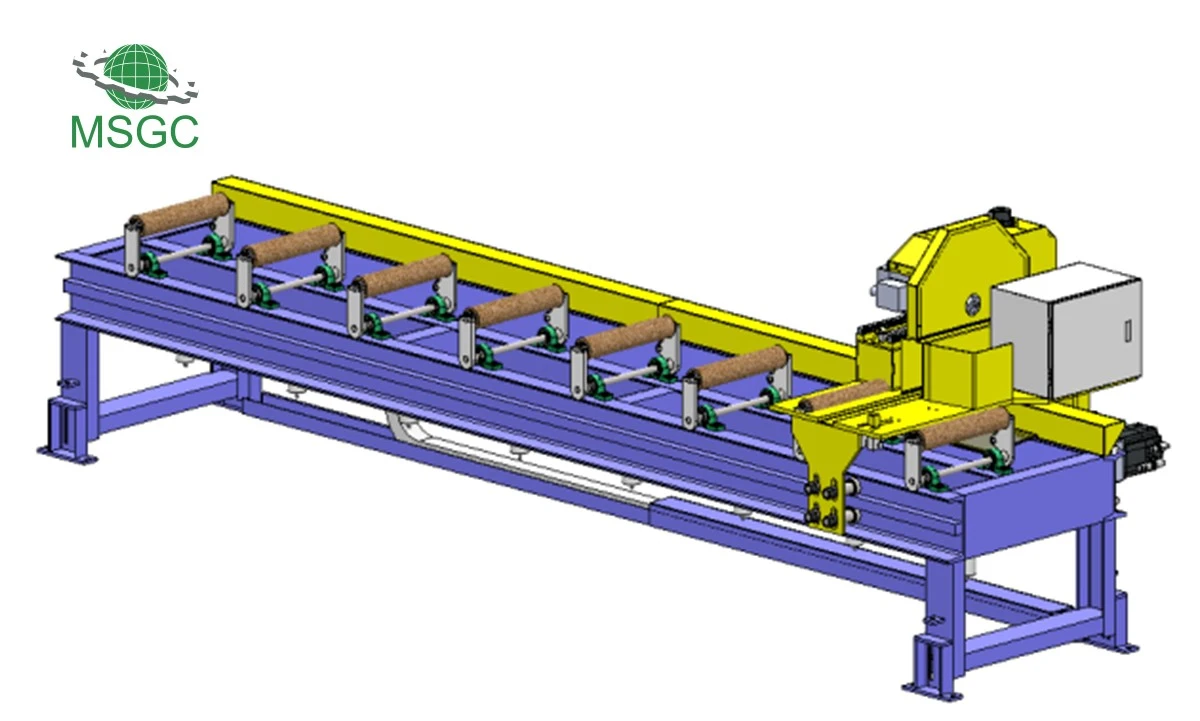

Den automatiske afbrydelse består af en løftetromle, Power Rail, Saw Blade.

Løfterullerne vedtager et selvtyngdekraftfladede design. Når tromlen hæves, understøtter den profilen, og når den sænkes, er der en passage for savhovedet til at rejse. Den filt-rulle, der bruges til at transportere profiler, er lavet af høj temperaturresistent materiale.

Power Rail er lavet af strukturelt stål og forarbejdet af gantry -maskinværktøjer.

Saw -hovedet består af et glidesæde og en savkomponent. Skydesædet understøttes af fire sæt uafhængigt aftagelige gåhjulssystemer. Gearet drives af en servomotor og maskerer med kæden på strømsporet til at gå.

Sagen fremskridt og tilbagetog er drevet af en servomotor og et spiralformet redskab til at drive sædet sæde fremad og bagud, og savhastigheden kan justeres frit i henhold til udladningshastigheden.

Automatisk mikro -tåge smøreenhed forbedrer skærehastigheden og sektionskvaliteten og udvider Saw Blades levetid.

Automatisk prøveudtagningsenhed, efter at have trykket på prøveudtagningsknappen, sider systemet automatisk og henter manuelt aluminiumsekstruderingen.

Note:

Tilpasset dobbelttrækker kan gå, selvom slukketanken til at hente aluminiumsprofilerne.
